Блок электроники

Блок электроники имеет конструктивное исполнение в виде элекрошкафа с монтажной платой. Основной и аварийный выключатели могут быть установлены на блоке или на отдельном пульте. Аналогично на блоке или на отдельном пульте могут быть установлены индикатор состояния блока и кнопка запуска/остановки управляющей программы (УП).

Размеры блока для модернизации токарного станка Wabeco CC-D6000E HS или фрезерного станка без поворотной оси Wabeco CC-F1410LF HS составляют В395Ш310Г130. Если требуется установка дополнительных модулей расширения (например для поворотной оси) размеры блока составят В520Ш310Г130.

Блок содержит источник питания, плату ядра и платы модулей расширения. Соединительные провода для подключения к ПК и исполнительным устройствам выходят из блока через гермовводы.

Габаритные и присоединительные размеры ПП

По ссылкам ниже можно скачать эскизы габаритных и присоединительных размеров печатных плат (ПП) блока электроники для встраивания в специализированное оборудование. ПП необходимо размещать на расстоянии не менее 10 мм от базовой поверхности при помощи стоек М3.

Эскиз ПП ядро+8 стандартных модулей

Эскиз ПП ядро+8 уменьшенных модулей

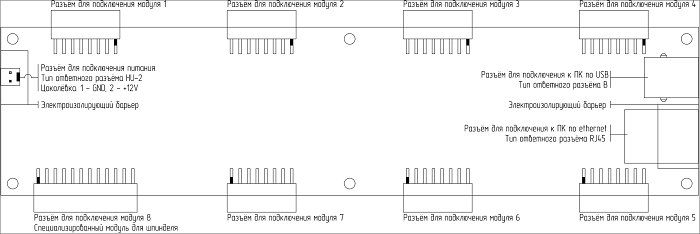

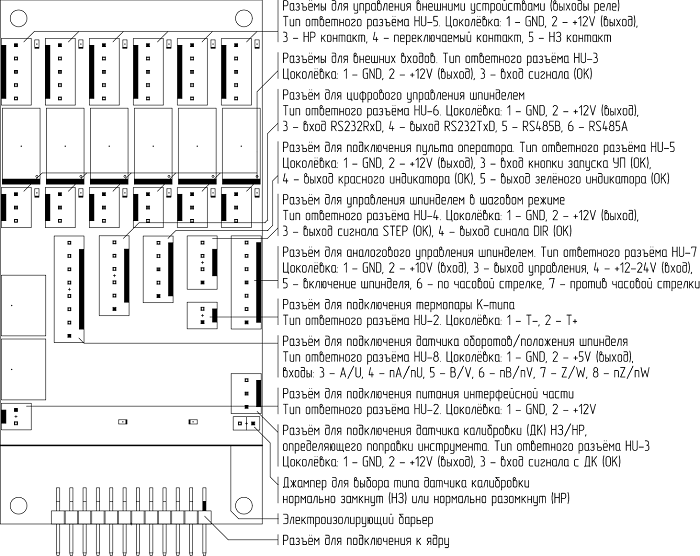

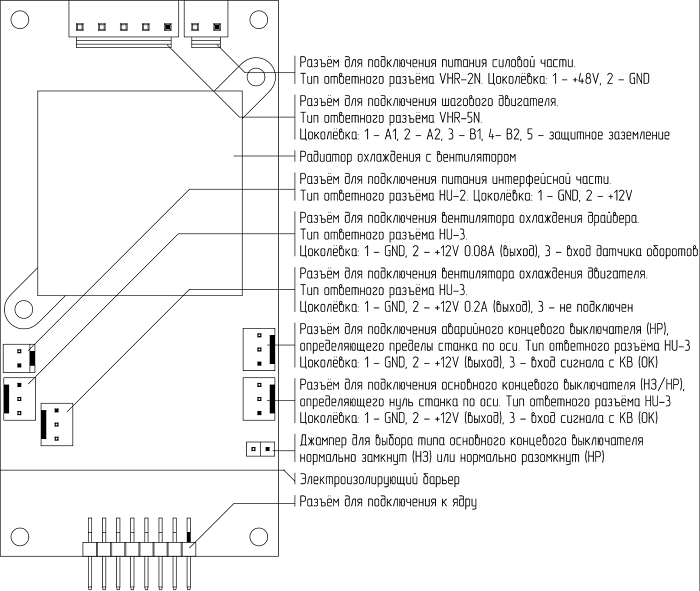

Ядро стойки Экофизика-ЧПУ v2.1

Предназначено для расчета траектории и выдачи управляющих сигналов (согласно УП) на исполнительные устройства через модули расширения.

Краткие характеристики:

Количество подключаемых модулей расширения	8 шт
Из них специализированных (шпиндель)	1 шт
Частота расчёта траектории	200 кГц
Количество основных линейных осей	3 шт
Количество основных поворотных осей	3 шт
Объём памяти УП	4 ГБ
Основной интерфейс с ПК	ethernet
Резервный интерфейс к ПК	USB
